SOAL 7.7

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Komponen

3. Dasar teori

4. Prinsip kerja rangkaian

5. gambar rangkaian

6. Video

7. download file

1. Tujuan [Kembali]

Mengetahui cara kerja IC 7442
menambah ilmu mengenai sistem digital

2. Komponen [Kembali]

logicstate

untuk pengolahan input yang berupa bilangan biner

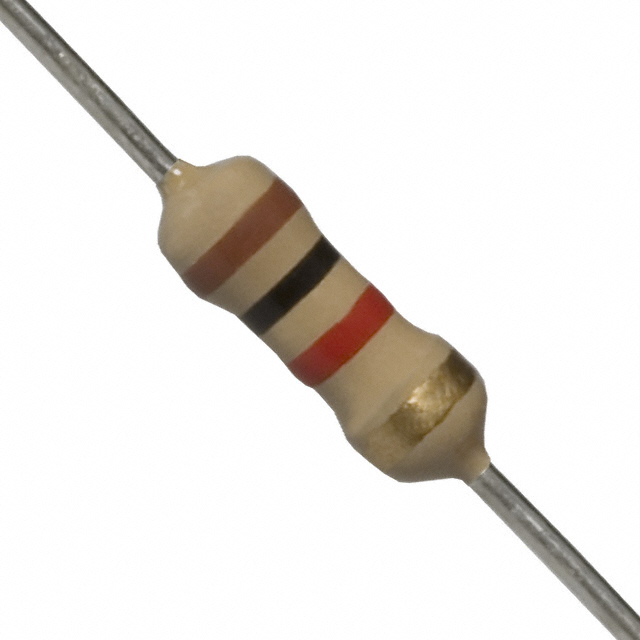

resistor

Specifications
Resistance (Ohms)	1K
Power (Watts)	0.25W, 1/4W
Tolerance	±5%
Packaging	Bulk
Composition	Carbon Film
Temperature Coefficient	350ppm/°C
Lead Free Status	Lead Free
RoHS Status	RoHS Complian

Input voltage: AC 100~240V / DC 10~30V
Output voltage: DC 1~35V
Max. input current: DC 14A
Charging current: 0.1~10A
Discharging current: 0.1~1.0A
Balance current: 1.5A/Cell Max
Max. discharging power: 15W
Max. charging power: AC 100W / DC 250W
Jenis batre yg didukung: LiFe, Lilon, LiPo 1~6S, LiHv 1-6S, Pb 1-12S, NiMH, Cd 1-16S
Ukuran:126x115x49mm
Berat:460gr- LED

ic 7442

7442 adalah IC dekoder BCD-ke-Desimal. Hubungkan input A1, B1, C1, D1 masing-masing ke sakelar data SW0~SW3. Hubungkan output 0~9 ke indikator logika L0~L9 masing-masing.

gerbang not

Gerbang NOT sering juga disebut sebagai rangkaian inventer (pembalik). Tugas rangkaian NOT (pembalik) ialah memberikan suatu keluaran yang tidak sama dengan masukan. Simbol logika untuk pembalik (inverter, rangkaian NOT) diperlihatkan pada gambar berikut

ground

Grounding berfungsi untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian.

3. Dasar Teori [Kembali]

7442 adalah IC dekoder BCD-ke-Desimal. Hubungkan input A1, B1, C1, D1 masing-masing ke sakelar data SW0~SW3. Hubungkan output 0~9 ke indikator logika L0~L9 masing-masing.

pada gambar terlohat bahwa 7442 memiliki 4 nilai inputan yang berupa bilangan biner dan juga memiliki 10 inputan yang merupkan bilangan desimal. dimana nilai keluaran nya itu mengkonversikan nilai biner ke dalam bentuk desimal

dan berikut merupakan tabel kebenarannya :

rangkaian dalamnya :

4. Prinsip Kerja Rangkaian [Kembali]

Jadi rangkaian ini berkerja dengan menggunakan prinsip mengubah inputan biner menjadi output desimal. yang mana nilai inputnya high dan juga hasil outputnya itu low. apabila dimasukan nilai biner 0000 mka output yang hidup adalah nilai 0 dan apabila biner 001 maka output yang hidup adalah 1 begitupun selanjutnya
5. gambar rangkaian [Kembali]
